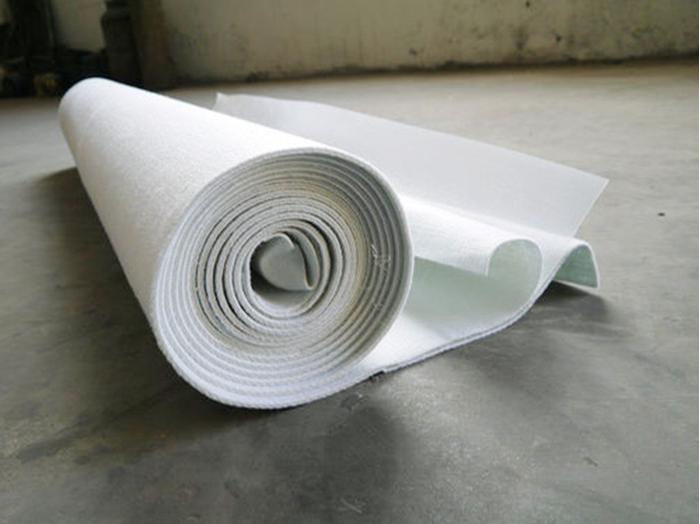

復(fù)合土工膜是用土工織物與土工膜復(fù)合而成的不透水材料,，它主要用于防滲,，復(fù)合土工膜分為一布一膜和兩布一膜、寬幅4-6m,，重量為200-1500g/m2,，抗拉、抗撕裂,、頂破等物理力學(xué)性能指標(biāo)高,，能滿足水利、市政,、建筑,、交通、地鐵,、隧道等土木工程需要,。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用,。

復(fù)合土工膜性能

復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜,，寬幅4-6m,，重量為200—1500g/平方米，抗拉,、抗撕裂,、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高,，延伸性能較好,，變形模量大，耐酸堿,、抗腐蝕,，耐老化，防滲性能好等特點(diǎn),。能滿足水利,、市政、建筑,、交通,，地鐵、隧道,、工程建設(shè)中的防滲,，隔離，補(bǔ)強(qiáng),，防裂加固等土木工程需要,。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用,。常用于堤壩,、排水溝渠的防滲處理，以及廢料場(chǎng)的防污處理,。

復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上土工布,，形成復(fù)合土工膜。其形式有一布一膜,、二布一膜,、兩膜一布等。

土工布作為土工膜的保護(hù)層,，使保護(hù)防滲層不受損壞,。為減少紫外線照射，增加抗老化性能,，最好采用埋入法鋪設(shè),。

復(fù)合土工膜施工

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜,。土工膜不要繃得太緊,，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過(guò)度層,。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層,。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上,，最好是邊鋪膜邊進(jìn)行保護(hù)層的施工,。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接,，以防該處發(fā)生滲漏。

施工注意事項(xiàng)

（1）使用須采用埋入式：覆蓋厚度不宜小于30cm

（2）整修防滲系統(tǒng)應(yīng)有：墊層,、防滲層,，過(guò)渡層、保護(hù)層組成,。

（3）土體要堅(jiān)實(shí),，避免不均勻沉陷，裂紋,，防滲范圍內(nèi)的草皮,、樹(shù)根要清除。與膜接觸面鋪設(shè)粒徑小的沙土或粘土作防護(hù)層,。

（4）鋪設(shè)時(shí)土工膜不要拉得太緊,，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時(shí),，應(yīng)留有一定的伸縮量,。

（5）施工時(shí)，應(yīng)避免石塊,，重物直接砸在土工膜上,，最好邊施工，邊鋪設(shè)膜,，邊覆蓋保護(hù)層,。

復(fù)合土工膜的接縫

復(fù)合土工膜的接縫處理是一個(gè)關(guān)鍵工序，直接影響防滲效果,。一般接縫方式有：①搭接：搭接寬度宜大于15cm,；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長(zhǎng)時(shí)間水浸泡易開(kāi)膠,防滲效果差.)

接縫注意事項(xiàng)

（1）復(fù)合土工膜的接縫處理是施工的關(guān)鍵程序,，直接影響工程運(yùn)行壽命,，據(jù)質(zhì)量檢測(cè)表明，采用熱焊方法比較理想。（也可用專用膠粘接）熱焊方法是PE土工膜相接的表面加熱處理,，使之表面熔化,，然后通過(guò)壓力使之融合成一體，

（2）土工膜最好沿一定方向鋪設(shè),，土工膜兩邊均預(yù)留一定PE膜與PET不粘合層,，鋪設(shè)時(shí)要調(diào)整好每個(gè)單元土工膜走向，以便于兩個(gè)單元土工膜的焊接,。,、

（3）土工膜鋪設(shè)后，要用砂袋壓住,，以防風(fēng)動(dòng),，邊緣接縫處要求不能有污物、水分,、塵土等,。

（4）焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶,，且平整,、無(wú)折皺。

（5）焊接時(shí),，最好是具有一定經(jīng)驗(yàn)的技術(shù)人員焊接,，焊接使用專用焊接機(jī)進(jìn)行焊接。要調(diào)整好溫度和速度,，（也可膠粘接）,。

五、焊接與鋪設(shè)技術(shù)

焊接技術(shù)

①焊道搭接寬度：80~100mm;平面和垂直面的自然褶皺分別為：5%~8%;預(yù)留伸縮量：3%~5%;邊角料剩余量：2%~5%,。

②熱熔焊接工作溫度280~300℃;行進(jìn)速度2~3m/min;焊接形式為雙焊道,。

③破損部位修復(fù)方法，裁剪規(guī)格相同的材料,，熱熔粘補(bǔ),，聚乙烯膠密封。

④焊道處無(wú)仿布的連接,，采用機(jī)械縫合,。

⑤水下管口的密封止水，采用GB橡膠止水條密封,，金屬包扎并防腐處理,。

2、鋪設(shè)技術(shù)

①?gòu)?fù)合土工膜鋪設(shè)和展開(kāi)方向,，由E向W或由W向E進(jìn)行,，每幅鋪設(shè)長(zhǎng)度中，包括兩側(cè)擋水墻高度一次完成。

②鋪設(shè)順序,，自渠道軸線向S,、N兩側(cè)推進(jìn)。

③施工工序,，先做湖底復(fù)合土工膜的砂漿保護(hù)層(20-30mm),，再做與垂直擋水墻的粘貼。

④復(fù)合土工膜與擋水墻的粘貼工藝,。將粘接劑涂刷在復(fù)合土工膜與擋墻的粘貼面上,，干燥靜置時(shí)間約5分鐘，然后進(jìn)行粘貼,、擠壓,、佛平。粘接劑由瀝青乳膠涂料,、水泥,、水拌合而成。粘貼完畢,，在水位線以上釬釘錨固，并做防水,、防腐處理,。
