聯(lián)系人：裴經(jīng)理
【防裂貼產(chǎn)品概述】

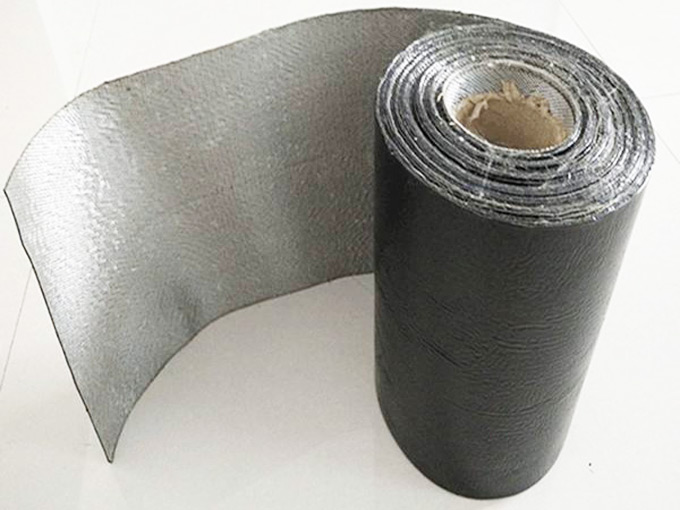

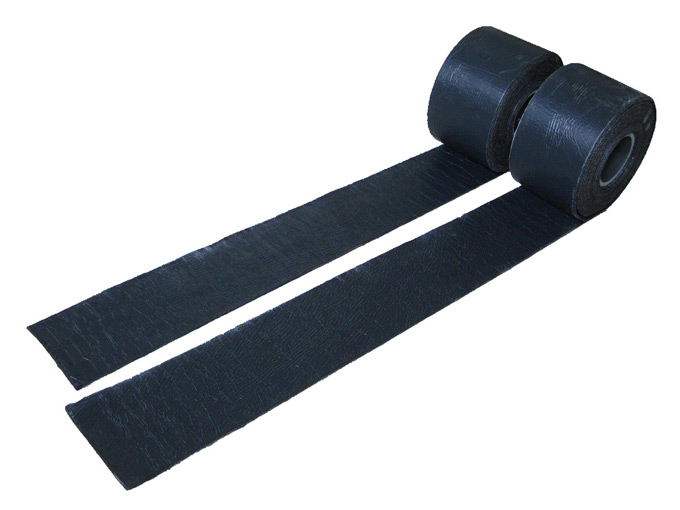

防裂貼是一種滾卷式阻裂防水隔膜,，它是由2mm厚的聚合物防水膜涂在抗皺抗重載型聚丙烯材料上,，經(jīng)嚴(yán)格工藝碾壓復(fù)合在一起。
抗裂貼具有自粘性的層間抗裂、防水材料,。這種結(jié)構(gòu)是將現(xiàn)在公路上單獨使用土工合成材料,、應(yīng)力吸收層材料等幾種防裂、防水措施的有機結(jié)合,，是當(dāng)前公路層間抗裂,、防水材料的優(yōu)化組合升級產(chǎn)品。
防裂貼主要用于高速公路,、一般公路及城市道路路面基層的新建和養(yǎng)護(hù)工程,。具有很高的抗拉強度，很好的韌性和表面黏度,，適用于路面基層,，可防止由于溫度影響及垂直荷載引起的裂縫反射到面層。

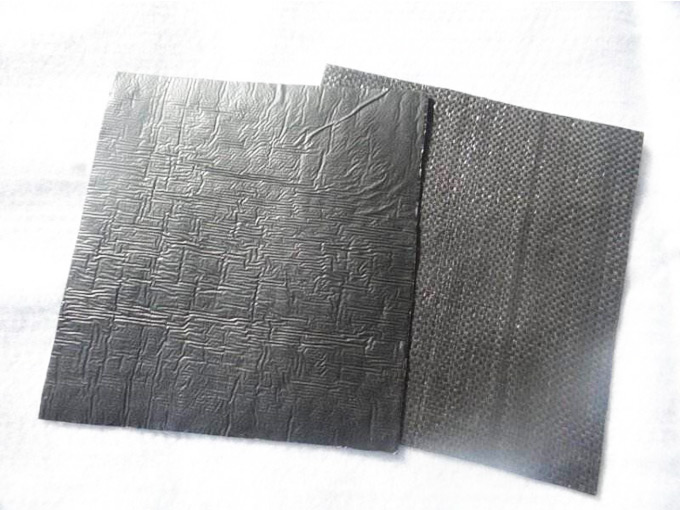

防裂貼具有合理的多層結(jié)構(gòu)(2.0mm厚)
在鋪設(shè)熱瀝青混合料時,，最上層的高強度耐高溫織物不會發(fā)生高溫變形,，確保能夠形成局部高強瀝青混合料結(jié)構(gòu)層；上涂層高聚物熱熔后從織物的縫隙中滲出,，與瀝青混合料粘結(jié)非常好,；下涂層有足夠量的高聚物在熔化后填充基面的坑洼，增強了與基面的粘結(jié)力,，下涂層和胎基的穩(wěn)定性確保形成一層厚度相對均勻的復(fù)合夾層,，起到抗裂防水的要求。
【防裂貼性能作用】
加筋作用
抗裂貼表面的高強度耐高溫織物具有較大抗拉強度,，能有效抵抗層間裂縫處拉應(yīng)力,，限制裂縫寬度發(fā)展，起到了加筋的作用,，提高了瀝青路面局部結(jié)構(gòu)層的抗拉強度,。
消能緩沖作用
防裂貼中的聚合物是具有一定粘彈性的材料，并有良好的低溫柔韌性,，鋪設(shè)在瀝青路面層間,，相當(dāng)于設(shè)置了在一定的低溫條件下也具有良好粘彈性的復(fù)合層，裂縫處的拉應(yīng)力通過良好粘彈性復(fù)合層的擴(kuò)展并逐漸衰減到更寬范圍,，能起到吸收拉伸能量的作用,。
隔水防滲作用
防裂貼鋪設(shè)在層間裂縫表面，形成一個完整的隔水防滲層,，可隔斷雨雪水下滲路徑,，從而減少路面水損害。
自粘性能

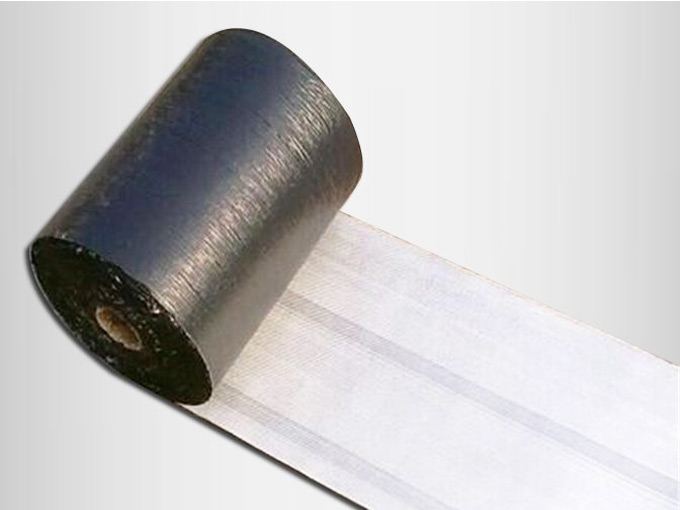

該產(chǎn)品具有自粘性,，施工很方便,，揭去隔離膜后直接粘結(jié)到裂縫部位,，采用小型壓實設(shè)備穩(wěn)壓后，與路面粘結(jié)更加牢固,，無推移，能夠滿足上層瀝青混合料攤鋪施工要求,。
將防裂貼貼于產(chǎn)生裂縫或剝落的瀝青混凝土面,，能減少并阻隔其作用于路面的溫縮應(yīng)力，因此也減少了裂縫反射穿過面層的趨勢,，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來,，從而使上面層免受多向位移及剪切應(yīng)力的影響，用于公路,、橋梁,、機場。
【防裂貼施工事項】
表面處理
1,、必須清除粘附表面的灰塵和水等雜物,，保持路面干燥清潔。
2,、 寬度在5—19mm之間的裂（接）縫,，必須將其清理干凈，并用密封膠填充,。
3,、 寬度在19—50mm之間的裂（接）縫及下陷區(qū)域，必須將其清理干凈,，用膠砂,、密封膠或瀝青混合料充填并壓實至現(xiàn)有高度。
4,、寬度超過50mm的裂縫或坑槽,，必須先將其清理干凈，然后用膠砂或熱瀝青混合料填充并壓實至現(xiàn)有高度,。
5,、對于高度不同的裂（接）縫及下陷的區(qū)域，必須進(jìn)行找平處理,。
6,、 對于橋面、路面的突起,，必須進(jìn)行清理或找平處理至平整,。
環(huán)境狀況
1、應(yīng)在表層溫度等于或大于21℃的條件下使用,。
2,、如表層溫度低于10℃,建議使用溫火烤抗裂貼應(yīng)平整,、不起皺、不翹邊,。
3,、在鋪設(shè)過程中若出現(xiàn)重疊時，重疊長度為50mm,。不能超過兩層以上的重疊,。
4、建議在鋪設(shè)高分子抗裂貼后用膠輪滾筒進(jìn)行滾壓至少三遍,。
5,、鋪設(shè)完成后車輛即可通行。但是,，與上面層鋪設(shè)的間隔時間不應(yīng)超過24小時,。
瀝青罩面
1、防裂貼正確鋪設(shè)后,，應(yīng)緊密結(jié)合上面層的施工,，避免受潮和雨淋。
2,、鋪設(shè)抗裂貼后,，可以按熱瀝青混合料的施工規(guī)范，撒布乳化瀝青等粘層油,，為防止車輛或攤鋪機粘結(jié)抗裂貼,，可在抗裂貼上撒些細(xì)粒碎石或混合料。
3,、在防裂貼上鋪設(shè)熱瀝青混合料的厚度應(yīng)大于40mm,。
